Тележка для стекла Glass Trolley, 300 кг

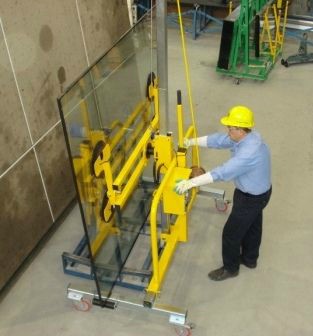

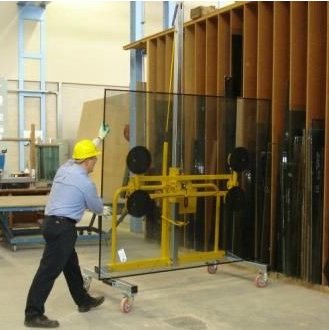

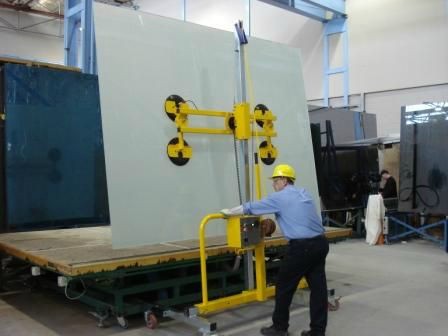

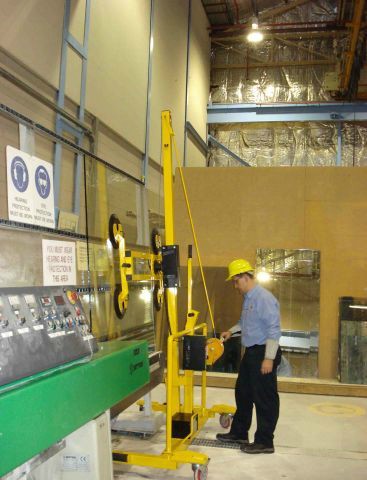

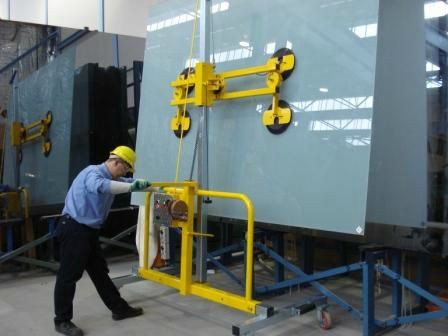

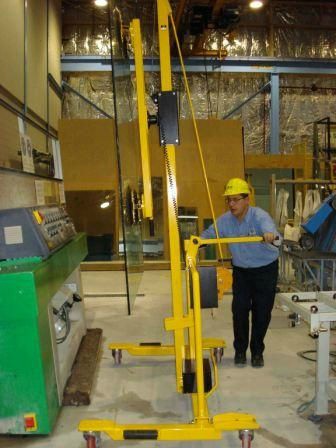

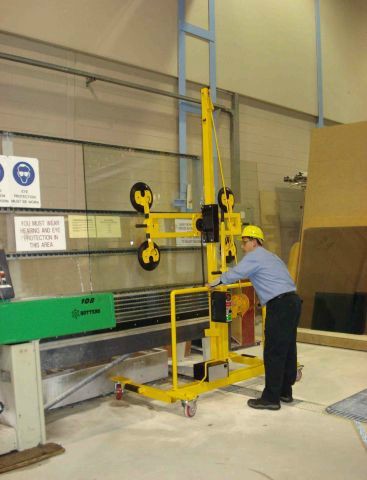

Тележка Glass Trolley идеально подходит для машин обработки стекла и выступает универсальным инструментом для работы с ним. Она гарантирует вертикальный захват, подъем, перемещение, вращение и точное позиционирование стеклянных панелей любых размеров. Вакуумная система питается от аккумулятора, а подъем реализован с помощью ручной лебедки с блоками, что позволяет вручную поворачивать панель на 360°. Всенаправленные колеса обеспечивают отличную маневренность даже в тесных помещениях.

Требования к условиям эксплуатации:

• Тележка не может быть опрокинута, поэтому стекло должно оставаться вертикальным.

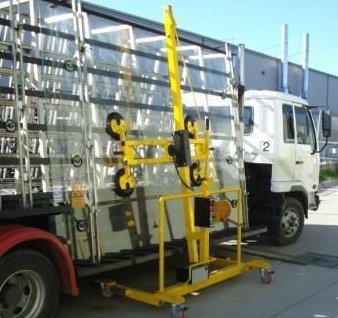

• Основание А-образной рамы стеклопакета должно иметь достаточный просвет для плавного прохода передних колес. Если высоты основания недостаточно, необходимо применять систему уравновешивания нагрузки.

• Не допускается наличие препятствий в пределах 1200 мм позади А-образной рамы.

Вакуумметр показывает готовность устройства. Если стрелка в красной зоне (<60%), подъем запрещен. В зеленой зоне (>60%) — работа разрешена. При нехватке вакуума или отключении питания включается световой и звуковой сигнал.

Особенности устройства:

• Ручная лебедка с тросом, максимальная тяговая сила 1200 LBS (приблизительно 540 кг)

•  Всенаправленные опорные колеса - 4 шт.

• Вакуумный насос DC12V с максимальной мощностью всасывания 35 л/мин.

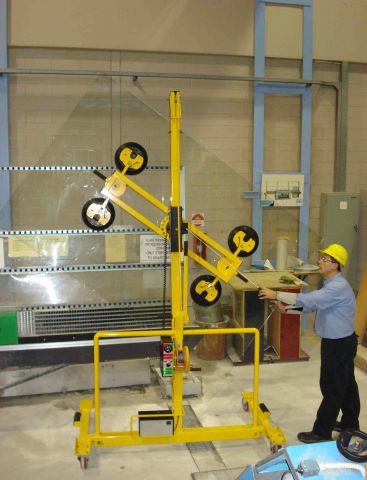

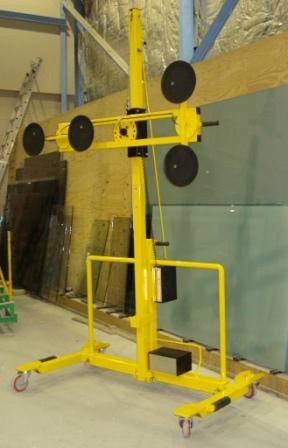

• Конфигурация присосок модульная: две фиксированные присоски диаметром 220 мм и четыре выдвижные/съемные присоски диаметром 280 мм. Каждая присоска оснащена амортизирующей пружиной, автоматически компенсирующей угол установки стекла.

• Держатель присосок вращаемый, ручное вращение фиксируется штифтом

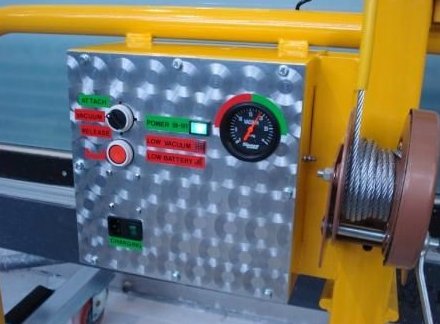

• Вакуумный насос и клапан управления интегрированы в панель управления на передней стороне устройства

• Специально разработанная рукоятка толкателя складная и может опускаться при перемещении

Особенности эксплуатации:

Механизм уравновешивания нагрузки:

При массе перемещаемого изделия более 150 кг, подъем с помощью ручной лебедки становится затруднительным. Для снижения нагрузки на оператора используется специальный механизм балансировки: груз устанавливается в задней части устройства, чтобы уравновесить вес стекла. Обычно соотношение груза к массе стекла составляет 1:2

Пояснение по размещению присосок:

Для больших стеклянных листов требуется достаточное количество точек опоры. Расстояние от края присоски до края стекла не должно превышать 1200 мм.

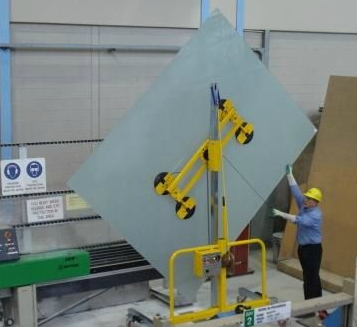

Пояснение по использованию функции вращения:

При вращении стекла необходимо, чтобы оно было присосано строго по центру, иначе при разблокировке фиксирующего штифта возможен резкий поворот из-за дисбаланса.

Прилегание присосок:

Каждая присоска имеет пружинный амортизатор, который компенсирует угол наклона стекла. При необходимости допускается слегка надавить рукой. Вакуумный насос должен быть включен заранее.
