Инструкция по эксплуатации штабелера

Под термином штабелер обычно понимают специальное транспортное средство с грузоподъемным механизмом, с помощью которого осуществляется укладка грузов в штабели или стеллажи в несколько ярусов. Изначально штабелеры В зависимости от типа технологии хранения, штабелер может быть, как простейшим ручным механизмом (ручные штабелеры), так и сложной автономной системой, работающей без участия человека (автоматизированные высотные штабелеры). Главное требование, которое предписано любой инструкцией по эксплуатации штабелеров Jungheinrich, – применение этой техники исключительно по назначению, т. е. для подъема, опускания и транспортировки грузов. Иное использование оборудования может привести к поломкам техники и причинить вред здоровью людей. Кроме того важно не превышать указанную в технической документации грузоподъемность штабелера. Не стоит забывать и о том, что штабелер – это техника для внутреннего использования, то есть для безопасной работы ему требуются складской промышленный пол, а также нормальные условия по температуре и влажности. Мы рассмотрим особенности эксплуатации штабелеров по типу их привода.

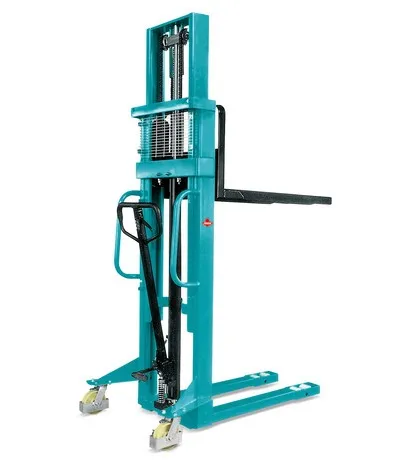

Эксплуатация ручного штабелера

Напольно-транспортное средство данной категории не имеет электропривода и приводится в действие с помощью ручного гидравлического насоса и мускульной силы оператора. Ручной штабелер, как правило, применяется на небольшой площади и его перемещение происходит в пределах 10 метров.

Порядок работы. Такое подъемно-транспортное средство не требует дополнительной настройки, оно полностью готово к эксплуатации когда исправно. Для поднятия вил оператор должен сперва установить управляющий рычажок в нижнее положение. Затем главную рукоять следует качать несколько раз из верхнего положения в нижнее, пока не будет достигнута требуемая высота вил. Чтобы опустить вилы, управляющий рычажок переключается в верхнее положение и повторяется та же последовательность действий. При среднем положении рычажка вилы фиксируются и не перемещаются. Чтобы зафиксировать ручной штабелер на одном месте, ножной рычаг тормоза переводится вниз до нужного положения. Условия эксплуатации должны соответствовать правилам техники безопасности.

Контроль технического состояния. Во время работы оператор следит, чтобы выполнялись следующие требования:

  • груз на вилах должен быть равномерно распределен;
  • высота подъема не должна превышать максимально допустимую для данной модели;
  • перемещение штабелера с грузом необходимо осуществлять медленно, с учетом поворота и неровностей пола;
  • по окончании работы подъемно-транспортное средство должно быть разгружено, а вилы опущены до нижнего положения.

Виды технического обслуживания. Регулярность сервисных работ определяется предприятием-изготовителем: раз в квартал, в год и т. п. Благодаря отсутствию аккумулятора и других электрических компонентов техническое обслуживание ручных подъемно-транспортных средств сводится к визуальному осмотру, замене гидравлического масла, подтяжке соединений, смазке пар трения.

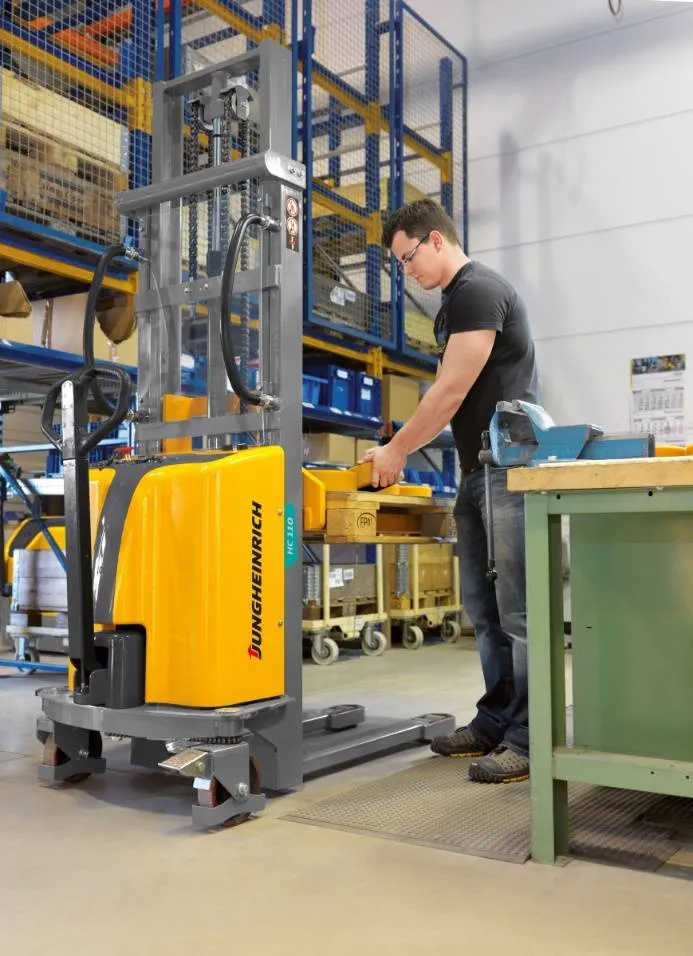

Эксплуатация штабелера с электроподъемом

Эксплуатация штабелера

Модели данной категории оснащены электрическим приводом подъема и значительно упрощают физическую нагрузку оператора. Они предназначены для более интенсивной работы, чем ручные штабелеры, однако по-прежнему не предполагают больших дистанций перемещения из-за отсутствия электропривода движения.

Порядок работы.Перед запуском проводится полный внешний осмотр на предмет повреждений и утечек масла, проверяется работоспособность подъемной системы, управляющих и тормозных механизмов. Для включения напольного подъемно-транспортного средства проводятся следующие действия:

  • ключ вставляется в пусковой выключатель и поворачивается вправо до упора;
  • проверяется работоспособность кнопки аварийного отключения;
  • проводятся испытания грузоподъемной, тормозной и рулевой систем.

Работа включает в себя четыре основных этапа:

  • Подхватывание груза.
  • Подъемно-транспортное средство медленно подкатывают к поддону с открытой стороны, после чего клыки вил вводят в поддон до упора. Оператор нажимает кнопку подъема и держит ее до достижения транспортной высоты - около 10-15 см от пола.
  • Транспортировка.Оператор медленно перемещает штабелер тяговым усилием за рулевую рукоять к месту работы. Для данного вида техники запрещено движение с грузом на уклонах. При движении в плохо просматриваемой зоне обязательно привлечение человека, указывающего путь.
  • Штабелирование.Оператор размещает штабелер с грузом напротив ячейки хранения. Нажимает кнопку подъема и держит до тех пор, пока вилы не достигнут высоты примерно на 10 см выше уровня балки стеллажа. Используя опорные рукояти на мачте, оператор медленно толкает штабелер внутрь стеллажа до нужного положения. Убедившись в правильном положении поддона над балками стеллажа, оператор нажимает на кнопку опускания вил и отпустит ее сразу после того как поддон зафиксируется на стеллажных балках. После этого штабелер медленно извлекается из ячейки хранения.

Выемка груза.Оператор размещает штабелер без груза напротив ячейки хранения. Нажимает кнопку подъема и держит до тех пор, пока вилы не займут положение напротив входных карманов нужного поддона. После этого оператор аккуратно задвигает вилы в поддон до нужного положения. Убедившись в ровном положении вил, оператор нажимает кнопку подъема до тех пор, пока поддон не станет выше балки стеллажа на 10 см. После этого оператор аккуратно тянет штабелер с грузом на себя, используя опорные рукояти на мачте. Как только поддон будет полностью извлечен из контура стеллажа, необходимо опустить груз до транспортной высоты (10-15 см от пола). Внимание, в процессе выемки груза допустима только прямая траектория движения, без маневров.

Контроль технического состояния.Осуществляется перед началом работы напольного подъемно-транспортного средства и в процессе эксплуатации. Контроль, помимо выше перечисленных операций при запуске, включает в себя ежедневные проверки аккумулятора:

  • отсутствие механических повреждений;
  • соблюдение правильных циклов заряда, исключение случаев глубокого разряда батареи.

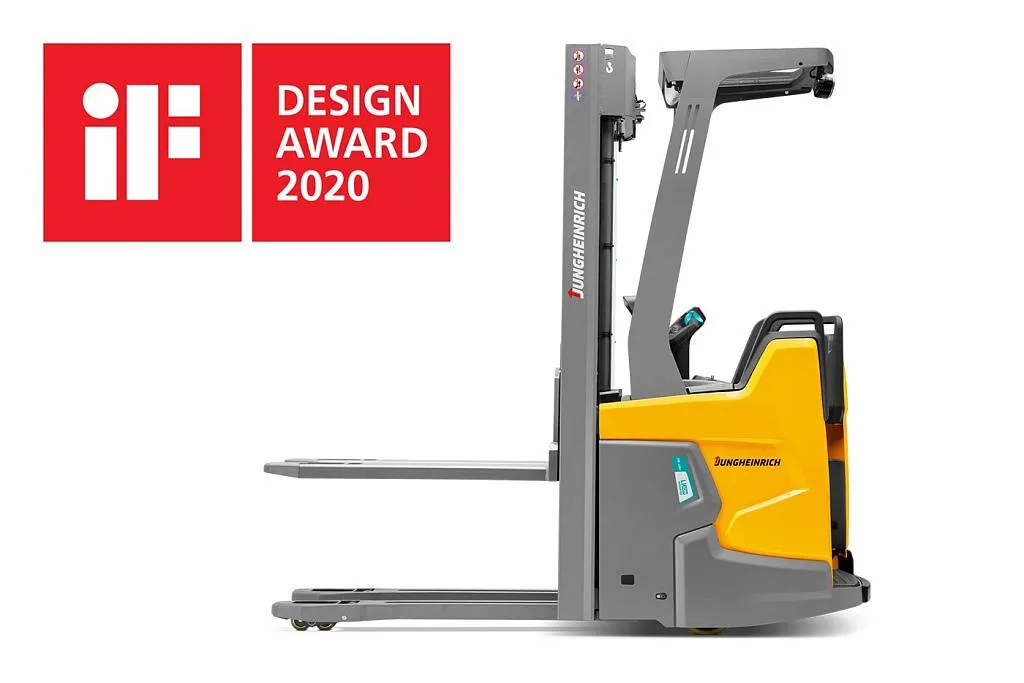

Эксплуатация электрического самоходного штабелера

Такое напольное подъемно-транспортное средство оснащено двумя силовыми приводами – для перемещения и поднятия/опускания груза. Благодаря электроприводу движения, такие штабелеры могут эффективно перемещать грузы на расстояния. Это наиболее распространенный тип штабелеров, который встречается на современных складах. Он включает в себя обширный ассортимент моделей разного назначения, от штабелеров начального уровня для неинтенсивной работы (Jungheinrich EJC M10) до высотных узкопроходных штабелеров (EKX 516).

Порядок работы.При первичном пуске проверяется комплектность оборудования и уровень заряда аккумулятора. После длительного простоя при транспортировке может наблюдаться сплющивание колес, которое исчезает в процессе эксплуатации. Перед началом работы осуществляется полная визуальная проверка напольного подъемно-транспортного средства на наличие повреждений и утечек. Проверяются также:

  • аккумулятор, его компоненты и надежность крепления;
  • корректность функционирования управляющих и рабочих узлов;
  • дверцы и/или крышки.

Для включения штабелера необходимо выполнить следующие действия:

  • вставить ключ в пусковой выключатель, после чего повернуть его вправо до упора;
  • при наличии системы pin-доступа, для активации требуется ввести пин-код;
  • провести испытание кнопки предупреждающего сигнала, рулевой, тормозной и грузоподъемной систем.

Работа самоходного штабелера с электроприводом осуществляется в четыре этапа:

  • Подхватывание груза.Подъемно-транспортное средство медленно подъезжает к поддону с открытой стороны, после чего клыки вил вводят в поддон до нужного положения. Оператор нажимает кнопку подъема и держит ее до достижения транспортной высоты - около 10-15 см от пола.
  • Транспортировка.Для большинства моделей самоходных штабелеров перемещение груза происходит в направлении вилами назад. Исключение составляет движение с грузом по уклонам! Груз всегда должен быть выше на уклоне, а именно подъем выполняется грузом вперед, а спуск - грузом назад. Запрещено движение под углом и поперек склона. При движении в плохо просматриваемой зоне обязательно привлечение человека, указывающего путь.
  • Штабелирование.Оператор размещает штабелер с грузом напротив ячейки хранения. Нажимает кнопку подъема и держит до тех пор, пока вилы не достигнут высоты примерно на 10-15 см выше уровня балки стеллажа. Оператор медленно перемещает штабелер по прямой внутрь стеллажа до нужного положения. Убедившись в правильном положении поддона над балками стеллажа, оператор нажимает на кнопку опускания вил и отпустит ее сразу после того как поддон зафиксируется на стеллажных балках. После этого штабелер медленно выезжает задним ходом из ячейки хранения.

Выемка груза.Оператор размещает штабелер без груза напротив ячейки хранения. Нажимает кнопку подъема и держит до тех пор, пока вилы не займут положение напротив входных карманов поддона. После этого оператор аккуратно двигает штабелер в поддон до нужного положения. Убедившись в ровном положении вил, оператор нажимает кнопку подъема до тех пор, пока поддон не станет выше балки стеллажа на 10 см. После этого оператор аккуратно тянет штабелер с грузом на себя, используя опорные рукояти на мачте. Как только поддон будет полностью извлечен из контура стеллажа, необходимо опустить груз до транспортной высоты (10-15 см от пола). Внимание, в процессе выемки груза допустима только прямая траектория движения, без маневров.

Контроль технического состояния.Он осуществляется как перед началом работ, так и в процессе эксплуатации самоходного подъемно-транспортного устройства. Помимо контроля технического состояния управляющих и рабочих узлов проводится ежедневная проверка аккумулятора на отсутствие механических повреждений. Кроме этого:

  • соблюдение правильных циклов заряда, исключение случаев глубокого разряда батареи;
  • обеспечивается соблюдение регламента обслуживания батарей, за необслуживаемых типов АКБ.

Заключение

Несмотря на то, что современные штабелеры представляют собой механизмы с интуитивно понятным принципом управления, очень важно ознакомить персонал с основными правилами их эксплуатации. Их соблюдение - важнейший фактор, влияющий на безопасность работы людей, а на корректную работу всех компонентов техники и её долгую исправную службу. Если же у вас возникают вопросы по поводу эксплуатации, вы всегда можете обратиться к вашему официальному поставщику за советом.
