Паллетообмотчики с вращающейся рукой применяются для упаковки грузов, которые нельзя вращать на стандартном поворотном столе. В таких машинах паллета остается неподвижной, а каретка с пленкой вращается вокруг нее по кольцевой траектории. Такая конструкция исключает центробежную силу, которая возникает при вращении тяжелого или нестабильного груза, и позволяет упаковывать высокие штабели, продукцию в мешках, рулоны металла и любые другие грузы, которые могут рассыпаться или опрокинуться при движении. Производители оборудования отмечают, что переход с поворотного стола на вращающуюся руку снижает количество повреждений груза при транспортировке на 40–60 процентов. Специалисты JHLIFT отмечают, что роторные обмотчики становятся единственным решением для предприятий, где стандартные упаковочные линии не справляются со спецификой продукции.
Какие грузы нельзя обматывать на поворотном столе
Стандартные паллетообмотчики с поворотным столом вращают груз вместе с платформой. Это создает центробежную силу, которая смещает продукцию и ограничивает максимальный вес и высоту паллеты. Для каких грузов вращение на столе опасно.
Высокие штабели из коробок могут развалиться при разгоне и торможении стола. Мешки с сыпучими продуктами — цемент, мука, крупы, удобрения — смещаются и падают. Легкие и объемные грузы, такие как пустые бутылки или упаковки, разлетаются в стороны под действием центробежной силы. Длинномеры и нестандартные конструкции не помещаются на стол. Хрупкая продукция в легкой упаковке повреждается при вибрациях во время вращения.
Поворотный стол также ограничен по грузоподъемности. Подшипники стола испытывают огромные нагрузки при запуске и остановке тяжелой паллеты. Производители указывают, что максимальная нагрузка для столовых моделей обычно не превышает 1800–2000 кг. При превышении этого предела ресурс оборудования резко сокращается, а риск поломки возрастает.
Как роторная обмотка решает проблемы нестабильных грузов

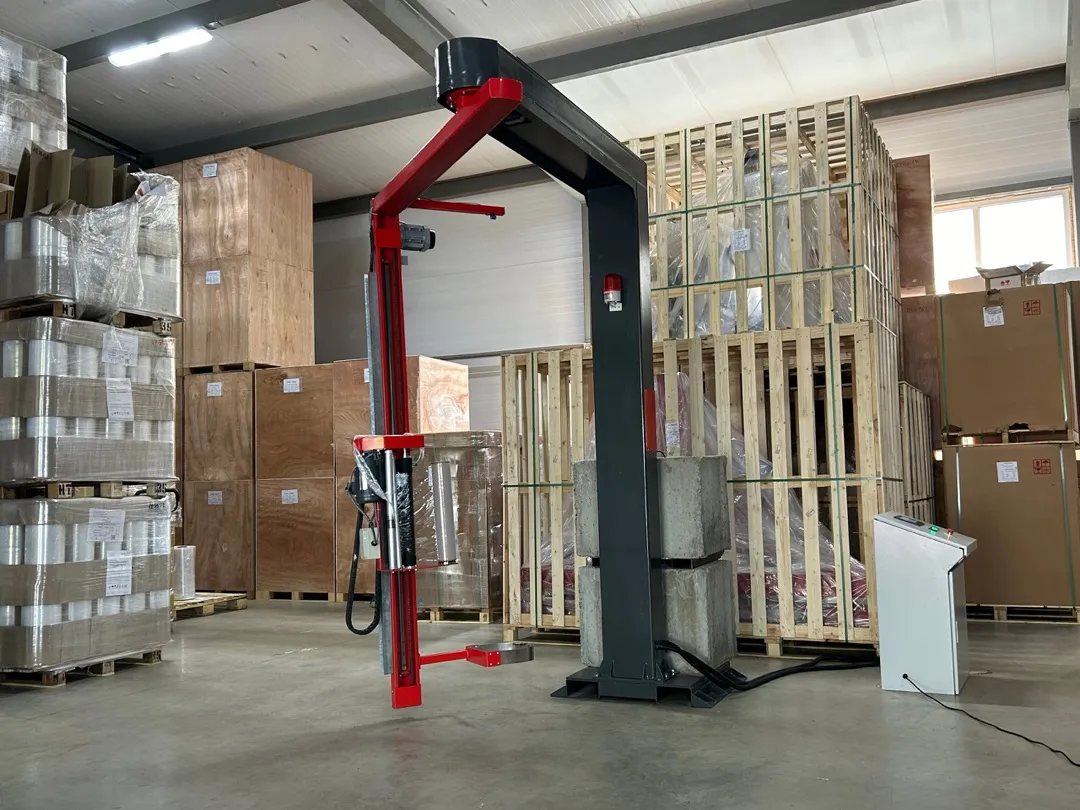

В паллетообмотчике с вращающейся рукой паллета стоит неподвижно на полу или на конвейере. Вращается только рычаг с кареткой, на которой закреплен рулон пленки. Это принципиальное отличие дает несколько преимуществ.
Исключается центробежная сила — груз не испытывает горизонтальных нагрузок. Это особенно важно для высоких паллет, которые при вращении на столе могут накрениться и упасть. Для грузов весом более 2000 кг производители рекомендуют использовать двухмоторный поворотный привод с усиленной конструкцией мачты.
Снимаются ограничения по весу. Вес груза передается непосредственно на пол через раму или конвейер, а не на подшипники вращающегося стола. Модели с вращающейся рукой рассчитаны на нагрузку от 1500 до 3000 кг и более. Конструкция с неподвижной паллетой позволяет обматывать грузы практически без ограничения по весу.
Повышается производительность. Время цикла обмотки не зависит от веса груза, так как разгонять и тормозить нужно только руку, а не тяжелую паллету. По данным сравнительных тестов, при весе груза 2500 кг цикл обмотки на роторной машине занимает около 42 секунд, тогда как на столовой — более 75 секунд. Экономия времени составляет 44 процента. Производительность роторных машин достигает 30–70 паллет в час в зависимости от настроек и высоты груза.
Упрощается интеграция в линию. Стационарный груз позволяет использовать сквозные конвейеры — паллета заезжает на позицию обмотки с одной стороны и выезжает с другой после завершения цикла. Это исключает необходимость в дополнительных маневрах погрузчика и ускоряет общий поток.
Какие типы продукции требуют роторной обмотки
На промышленных предприятиях паллетообмотчики с вращающейся рукой используют для упаковки рулонов стали и цветного металла. Вес одного рулона может достигать нескольких тонн, и вращать его на столе невозможно — не выдержат подшипники. Неподвижный рулон надежно фиксируется пленкой с высоким натяжением.
На строительных складах роторные машины обматывают паллеты с мешками цемента, гипса, сухих смесей. Мешки уложены в штабель, но при вращении на столе они могут сместиться и рассыпаться. При неподвижной паллете риск обрушения исключен.
На производствах напитков в стеклянных бутылках используют роторную обмотку для упаковки паллет с пустой тарой. Легкие пустые бутылки при разгоне стола разлетаются в стороны — центробежная сила просто выталкивает их из штабеля. Стационарная паллета остается целой.
На складах химической продукции и удобрений роторные обмотчики работают с мешками и биг-бэгами. Продукция часто пылит, и ручная упаковка опасна для здоровья. Автоматическая роторная машина изолирует оператора от контакта с химикатами.
Для длинномерных грузов — труб, профилей, погонажных изделий — также применяют роторную обмотку. Груз располагается горизонтально, и обмоточное кольцо вращается вокруг него, обеспечивая равномерную фиксацию по всей длине.
Какие отрасли чаще всего используют роторные обмотчики
Металлургия и металлообработка. На заводах, выпускающих прокат, трубы, профили, готовую продукцию упаковывают в стрейч-пленку прямо на линии. Тяжелые металлические изделия не требуют специальной подготовки — их просто ставят на конвейер, и машина обматывает их пленкой.
Строительная индустрия. Заводы по производству стройматериалов — кирпича, блоков, сухих смесей — используют роторные обмотчики для упаковки готовой продукции на паллетах. Мешки с цементом или гипсом не рассыпаются при обмотке, так как паллета стоит на месте.
Пищевая промышленность. Производители напитков, консервов, круп упаковывают готовую продукцию в стрейч-пленку перед отправкой в распределительные центры. Для паллет с бутылками роторная обмотка безопаснее столовой — стекло не бьется от вибраций.
Логистика и складирование. Крупные распределительные центры и 3PL-операторы используют роторные машины для упаковки сборных грузов. На одной паллете могут быть коробки разного размера и веса, и вращать такой конструктор на столе опасно.
Производство стройматериалов. Керамическая плитка, газоблоки, сухие смеси — все это требует надежной фиксации на поддоне. Роторные обмотчики справляются с этой задачей без риска разрушения штабеля.
Какие дополнительные опции расширяют возможности оборудования
Пневматический верхний прижим стабилизирует груз сверху во время обмотки. Это полезно для очень высоких или легких паллет, которые могут покачиваться при вращении руки. Стабилизация особенно важна для продукции с высоким центром тяжести.
Устройство автоматического зажима, обрезки и прижима пленки позволяет полностью автоматизировать процесс. Оператору не нужно вручную обрезать пленку в конце цикла, что ускоряет упаковку и снижает расход материала. В конце цикла машина автоматически зажимает конец пленки, аккуратно обрезает его и прижимает к грузу.
Автоматическая подача верхнего листа создает дополнительный защитный слой из полиэтиленовой пленки поверх груза. Это обеспечивает защиту от пыли и влаги сверху — пятистороннюю или шестистороннюю упаковку. Особенно актуально для продукции, которая хранится или транспортируется в условиях повышенной влажности.
Автоматический фиксатор бумажных уголков устанавливает защитные уголки по углам паллеты перед обмоткой. Пневматические захваты размещают V-образные протекторы на всех четырех углах. После обмотки пленка фиксирует эти уголки, значительно увеличивая прочность штабеля при вертикальном штабелировании.
Интеграция с конвейерными системами позволяет встроить роторный обмотчик в полностью автоматизированную линию. Паллеты автоматически транспортируются в зону упаковки с помощью роликовых или цепных конвейеров, останавливаются для цикла обмотки, а затем выезжают на отгрузку. Это исключает участие вилочного погрузчика и ручную обработку.
Три вопроса для выбора паллетообмотчика с вращающейся рукой
Как понять, что моему складу нужен паллетообмотчик с вращающейся рукой, а не с поворотным столом
Оцените три параметра ваших грузов. Вес — если паллеты тяжелее 2000 кг, роторная машина предпочтительнее, так как нагрузка передается на пол, а не на подшипники. Высота — если штабель выше 1500 мм и неустойчив, при вращении на столе он может опрокинуться. Тип груза — мешки, пустые бутылки, длинномеры, хрупкая продукция лучше остаются неподвижными во время обмотки.
Какую производительность можно ожидать от роторного обмотчика
Современные роторные машины обеспечивают производительность от 30 до 70 паллет в час в зависимости от высоты груза и настроек обмотки. При интеграции с конвейерной системой производительность может быть выше, так как исключаются простои на загрузку и выгрузку. Для полуавтоматических моделей, где оператор сам устанавливает паллету, производительность ниже.
Можно ли использовать роторный обмотчик для паллет, которые завозятся самоходной тележкой
Да, это одно из основных преимуществ роторных машин. Груз остается на полу, поэтому для его позиционирования не нужен пандус или углубление в полу. Оператор просто завозит паллету на самоходной тележке в центр рабочей зоны, закрепляет пленку и запускает цикл. После завершения упаковки паллету увозят той же тележкой. Специалисты JHLIFT помогут подобрать оптимальную конфигурацию роторного обмотчика под параметры ваших грузов и планировку склада.
