Рольганг представляет собой один из наиболее распространенных типов промышленного транспортного оборудования, играющий ключевую роль в современных производственных и логистических процессах. Это устройство в виде ряда роликов, размещенных на станине для транспортирования различных грузов, от металлических заготовок до готовой продукции.
Определение и основные характеристики

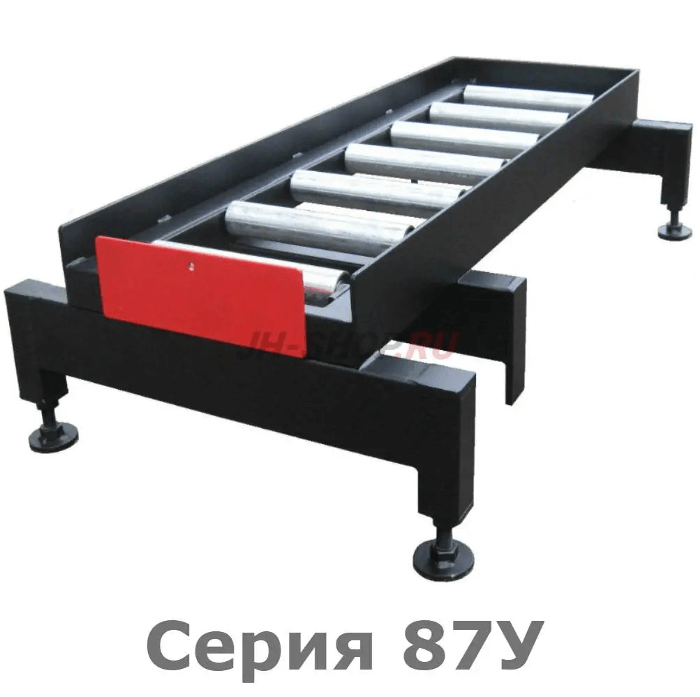

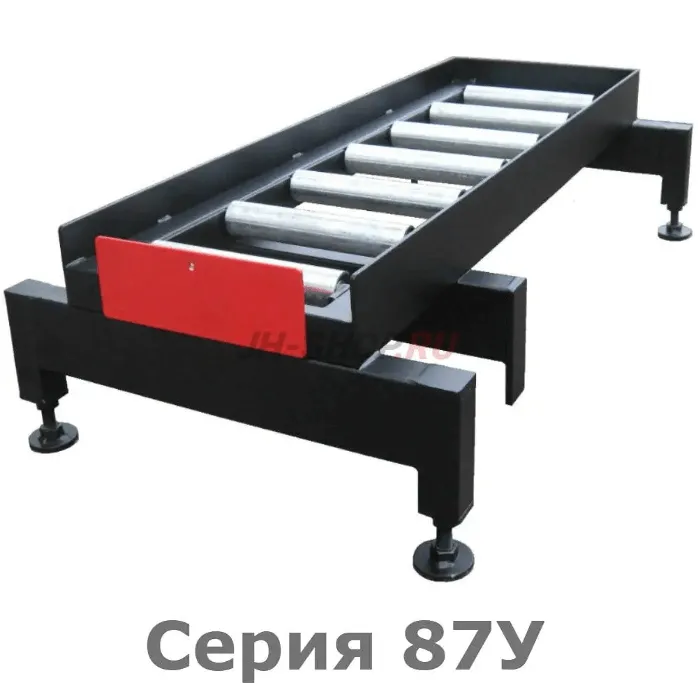

Рольганг или роликовый конвейер - это механизм, конструктивно представляющий собой группу роликов, с осями, закрепленными на общей раме с интервалом между собой. Название происходит от немецкого "Rollgang", где "Rolle" означает ролик, а "Gang" - ход или движение.
Роликовый конвейер предназначен для перемещения штучных грузов, включая трубы, брёвна, поддоны, контейнеры, ящики, прокат, отливки, плиты и отдельные детали в горизонтальном или наклонном направлении. Такие конвейеры часто используются в производственных цехах для обеспечения соответствующих технологических процессов.
Устройство и принцип работы
Конструкция роликового конвейера состоит из двух стальных направляющих, расположенных параллельно друг другу. Между ними установлены специальные приводные ролики со сгруппированными осями, закрепленные на неподвижной раме. Ролики представляют собой детали цилиндрической или конической формы, изготовленные из алюминиевого сплава, пластика повышенной прочности, нержавеющей или конструкционной стали.
Ролики устанавливаются на подшипниках качения или скольжения. В прокатных станах, где ролики подвергаются ударам металла, применяют кованые ролики повышенной прочности. Для бесперебойной работы дистанция между осями роликов не должна превышать половины длины наименьшей единицы груза.
Принцип работы основан на том, что груз, уложенный на ролики, перемещается по ним за счет вращения роликов. Длина ролика всегда должна быть больше ширины или диаметра транспортируемого груза, а расстояние между роликами должно составлять не более трети длины груза.
Классификация рольгангов
По типу привода
Приводные рольганги оснащены электрическим двигателем и системой передач. На приводных рольгангах движение груза передаётся силой трения между роликами, которым предоставляется вращательное движение от группового или индивидуального привода, и грузом. Вращение от вала редуктора передается при помощи втулочно-роликовых цепей, зубчатых ременных передач или круглых ремней.
Неприводные (гравитационные) рольганги обеспечивают движение грузов под действием силы тяжести. Груз двигается в нисходящем направлении благодаря тому, что ролики расположены под небольшим углом от 3 до 5 градусов. При отсутствии уклона такой транспортер может приводиться в движение механизмом или оператором вручную.
По конструктивным особенностям
Стационарные рольганги представляют собой неподвижные конструкции, устанавливаемые на постоянной основе в производственных линиях. Передвижные рольганги отличаются мобильностью и могут использоваться в необходимом месте в необходимое время. В сложенном виде они компактны и не занимают много места.
Гибкие гравитационные рольганги имеют растягиваемую наподобие гармошки раму, позволяющую менять длину рольганга и траекторию движения груза как по вертикали, так и по горизонтали. Поворотные рольганги служат угловыми элементами конвейерных линий для изменения направления движения груза.
Применение в металлургической промышленности
В металлургии рольганги играют особенно важную роль. Рольганги применяют для транспортирования металла к прокатному стану, подачи металла в валки, приёма его из валков и передвижения к ножницам, пилам, правильным и другим машинам. Современные прокатные станы характеризуются поточным технологическим процессом обработки металла, поэтому общая длина рольгангов весьма значительна, а масса их иногда достигает 20-30% от массы механического оборудования всего прокатного стана.
По назначению рольганги в прокатных цехах разделяют на рабочие и транспортные. Рабочими называют рольганги, расположенные непосредственно у рабочей клети стана и служащие для задачи прокатываемого металла в валки и приёма его из валков. Транспортными называют все остальные рольганги, установленные перед рабочей клетью и за ней.
Ролики тяжелых рольгангов работают в сложных условиях воздействия ударно-динамических нагрузок, высоких температур, запыленности, абразивного износа и охлаждающей воды. От стабильной работы рольгангов существенно зависит надежность всего стана, а также качество металлопроката.
Складское и производственное применение
Применение в складской логистике
В современных складских комплексах рольганги играют важнейшую роль в организации эффективных логистических процессов. Роликовые конвейеры применяют для перемещения штучных грузов, включая поддоны, контейнеры, ящики с продукцией различных размеров и массы. Главной функцией рольганга является оптимизация транспортировки несыпучих материалов, что позволяет сэкономить время и повысить эффективность труда.
На складах рольганги выполняют множество задач. Неприводные модели используются на упаковочных, сортировочных и браковочных столах, где сотрудники могут легко перемещать товары вручную или под действием силы тяжести. Перегрузочные участки оборудуются рольгангами для плавного перехода грузов с одного конвейера на другой, что исключает повреждения и ускоряет процесс.
Гравитационные рольганги особенно эффективны на участках комплектации заказов. Работники могут легко перемещать коробки и упаковки по слегка наклонной поверхности роликов, что значительно снижает физическую нагрузку и повышает скорость обработки товаров. Такие системы широко применяются в распределительных центрах интернет-торговли и крупных логистических комплексов.
Промышленное использование рольгангов
В производственной сфере роликовые рольганги активно используются для перемещения несыпучих грузов различного типа. На производственных линиях они обеспечивают транспортировку паллет, штабелей листовых материалов, брусов, металлопроката, готовых изделий и полуфабрикатов между технологическими участками.
Особое значение рольганги имеют в машиностроительной отрасли, где требуется перемещение тяжелых деталей и узлов. Приводные модели способны транспортировать грузы массой до 1800 кг на метр погонный, что делает их незаменимыми для работы с крупногабаритными изделиями. На сборочных линиях рольганги обеспечивают плавную подачу комплектующих к рабочим местам.
В деревообрабатывающей промышленности рольганги применяются для транспортировки бревен, досок, листовых древесных материалов и готовых изделий. Ролики из специальных материалов предотвращают повреждение поверхности древесины и обеспечивают бережную транспортировку.
Автоматизация и интеграция
Современные производственные рольганги легко интегрируются в автоматизированные системы управления. Приводные модели оснащаются датчиками присутствия груза, системами контроля скорости и устройствами автоматической остановки. Это позволяет создавать полностью автоматизированные транспортные линии с минимальным участием персонала.
Рольганги в сочетании с другими типами транспортеров формируют сложные разветвленные конвейерные системы для производственной логистики. Поворотные секции обеспечивают изменение направления движения грузов, подъемные столы позволяют менять уровень транспортировки, а накопительные участки создают буферные зоны для оптимизации потока материалов.
Экономическая эффективность
Использование рольгангов на современных производствах существенно снижает участие человека при перегруппировках груза, минимизирует риск повреждения материалов и обеспечивает рациональное использование складского и производственного пространства. Простота конструкции и надежность работы обеспечивают низкие эксплуатационные расходы при высокой производительности.
Передвижные рольганги позволяют быстро реконфигурировать производственные линии под изменяющиеся потребности, что особенно важно для предприятий с частой сменой номенклатуры выпускаемой продукции. Модульная конструкция дает возможность легко наращивать или сокращать длину транспортных линий в зависимости от производственных задач.
Технические преимущества
Рольганги обладают рядом существенных преимуществ по сравнению с другими типами конвейеров. В конструкцию устройства входят детали и узлы с высокой прочностью и долговечностью. Простота замены роликов при их повреждении и отсутствие необходимости в частом профилактическом обслуживании подшипников делают эксплуатацию экономически выгодной.
Сила трения не влияет на функционирование роликов, что обеспечивает плавность перемещения грузов. Возможность работы в жестких условиях, включая воздействие температур, влажности и запыленности, делает рольганги универсальным решением для различных отраслей промышленности.
При использовании подшипников с низкотемпературной смазкой рольганги можно устанавливать в морозильных камерах технологических линий. Распространено решение с установкой линий рольгангов в уличных условиях, что подтверждает их надежность и устойчивость к внешним воздействиям.
Конфигурация и дополнительное оборудование
В зависимости от особенностей транспортируемых грузов, области и цели применения роликовые конвейеры могут комплектоваться дополнительными приспособлениями: отбойниками, направляющими, съёмными бортами, электронными устройствами слежения. Рамы рольгангов изготавливаются из конструкционной стали с порошковым покрытием, нержавеющей стали или алюминиевого анодированного профиля.
Особенностями конструкции рольгангов являются длины секций, из которых собирается рольганговая линия, а также диаметры и шаг роликов. Ролики изготавливаются из различных материалов: конструкционной стали с оцинкованным или грунтовым покрытием, пластика, нержавеющей стали, алюминия.
Рольганги представляют собой универсальное и экономически эффективное решение для транспортировки грузов в различных отраслях промышленности. От металлургических комбинатов до современных логистических центров, эти устройства обеспечивают надежное перемещение материалов при минимальных эксплуатационных затратах. Специалисты JH-Shop рекомендуют учитывать особенности конкретного производства при выборе типа и конфигурации рольганга для достижения максимальной эффективности технологических процессов.
